Sikaflex®-250个人电脑
Sikaflex®- 250pc是一种弹性1组分聚氨酯粘合剂，暴露在大气湿度下固化。Sikaflex®-250 PC应用在85°C的温度下，开发出非凡的应用性能和高初始强度。因此，它非常适合中型到大型生产运行。
- 优秀的应用程序属性
- 适用于自动化应用
- 初始强度高
- 极短截止管柱
产品的好处
- 优秀的应用程序属性
- 适用于自动化应用
- 初始强度高
- 极短截止管柱
领域的应用
Sikaflex®-250 PC最适合自动化工艺中的粘接应用。也可用于标准的非自动化生产线。在易产生应力开裂的材料上使用Sikaflex®-250 PC之前，寻求制造商的建议并对原始基材进行测试。Sikaflex®-250 PC只适合有经验的专业用户。用实际的基材和条件进行测试，以确保附着力和材料兼容性。产品详细信息
| 化学基础 | 一养分聚氨酯 |
|
| 颜色(CQP001-1) | 黑色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.1公斤/ l |
|
| Non-sag属性 | 很好 |
|
| 应用温度 | 产品 环境 |
85°C 5 - 40°c |
| 皮肤时间(CQP019-1) | 10分钟一个 |
|
| 开放时间(CQP526-1) | 6分钟一个 |
|
| 固化速度(CQP049-1) | (见图) |
|
| 收缩(CQP014-1) | 2% |
|
| 邵氏硬度(CQP023-1 / ISO 7619-1) | 55 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 7 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 450% |
|
| 抗撕裂扩展能力(CQP045-1 / ISO 34) | 15 N /毫米 |
|
| 拉伸搭剪强度(CQP046-1 / ISO 4587) | 4 MPa |
|
| 使用温度(CQP509-1 / CQP513-1) | -40─90°c |
|
| 保质期(CQP016-1) | 墨盒 鼓/桶 |
9个月B 6个月B |
公司质量程序 |
一)23°C / 50% r. h。 |
B)25°C以下储存 |
治疗机制
Sikaflex®-250 PC固化与大气湿度反应。在低温时，空气中的含水量一般较低，固化反应进行得稍慢(见图1)。

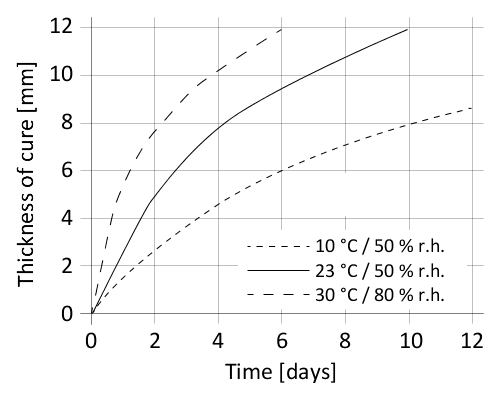

图1:固化速度Sikaflex®-250 PC
抗化学腐蚀
Sikaflex®-250 PC一般耐淡水、海水、稀酸和稀腐蚀性溶液;暂时耐燃料、矿物油、动植物油脂的;不能抵抗有机酸、乙醇、浓无机酸及苛性溶液或溶剂。
应用程序
表面处理
表面必须清洁，干燥，没有油脂，油，灰尘和污染物。
表面处理取决于基材的特定性质，对长期粘结至关重要。关于表面处理的建议可以在当前版本的适当的西卡®预处理图表中找到。请考虑这些建议是基于经验的，并且在任何情况下都要通过对原始基材的测试来验证。
应用程序
Sikaflex®-250 PC可以在5°C到40°C的气候条件下加工，但反应性和应用性能的变化必须考虑。适宜气候和基质温度在15°C ~ 25°C之间。
Sikaflex®-250 PC需要在应用前加热到85°C。因此，应用设备必须能够将所需的粘合剂加热到所需的温度。对于墨盒，这通常需要在设置为85°C的墨盒烤箱中60分钟。可多次以冷形式重新加热墨盒，但不能在85°C的温度下保存总时间超过10小时。
为了保证粘接线的均匀厚度，建议以三角形珠圈的形式使用粘合剂(见图1)。
图1:推荐的珠子配置
Sikaflex®-250 PC可以用手，气动或电动活塞枪以及泵设备进行加工。在湿热气候下，开放时间明显缩短。部件必须总是在开启时间内安装。如果胶粘剂已经形成了一层皮，请不要连接粘接部件。
如需选择和设置合适的泵系统，请与西卡工业系统工程部联系。
删除
未固化的Sikaflex®-250 PC可以用Sika®Remover-208或其他合适的溶剂从工具和设备上移除。一旦固化，材料只能通过机械去除。必须立即使用西卡®清洗剂350h或合适的工业清洗剂和水等手巾清洗双手和暴露的皮肤。不要在皮肤上使用溶剂。
