产品收益
- 出色的紫外线和风化阻力
- 在广泛温度范围内的性能保留
- 与玻璃，金属，涂层金属，塑料和木材的粘结
- 长期耐用性
- UL®认证：UL94 HB
应用领域
Sikasil®AS-70可用于高要求的组装键合和密封应用。凭借其结构和耐用的粘结性能，它可用于内部和外部应用。常见的底物是金属，尤其是铝，玻璃，金属底漆和油漆涂料（2部分），陶瓷材料，塑料和木材。该产品仅适用于经验丰富的专业用户。必须进行实际底物和条件的测试，以确保粘附和材料兼容性。产品详情
| 化学基础 | 1组分硅酮 |
|
| 颜色（CQP001-1） | 黑色，灰色，白色 |
|
| 治愈机制 | 水分固化 |
|
| 治疗类型 | 中性的 |
|
| 密度（未固定） | 1.36 kg/l |
|
| 非SAG属性（CQP061-4 / ISO 7390） | 很好 |
|
| 应用温度 | 周围 |
5 - 40°C |
| 皮肤时间（CQP019-1） | 15分钟一个 |
|
| 闲逛时间（CQP019-3） | 150分钟一个 |
|
| 固化速度（CQP049-1） | （请参阅图1） |
|
| 岸上硬度（CQP023-1 / ISO 7619-1） | 39 |
|
| 拉伸强度（CQP036-1 / ISO 527） | 2.2 MPA |
|
| 100％模量（CQP036-1 / ISO 527） | 0.9 MPa |
|
| 休息时伸长（CQP036-1 / ISO 527） | 450％ |
|
| 撕裂传播耐药性（CQP045-1 / ISO 34） | 8 N/mm |
|
| 热电阻（CQP 513-1） | 4个小时 1小时 |
200°C 220°C |
| 服务温度 | -40 - 150°C |
|
| 保质期（CQP016-1） | 9个月b |
CQP =公司质量程序 |
一个）23°C / 50％r。H。 |
b）25°C以下的存储 |
治愈机制
Sikasil®AS-70通过与大气水分反应治疗。在低温下，空气的水含量通常较低，并且固化反应的进行得较慢（请参见图1）。

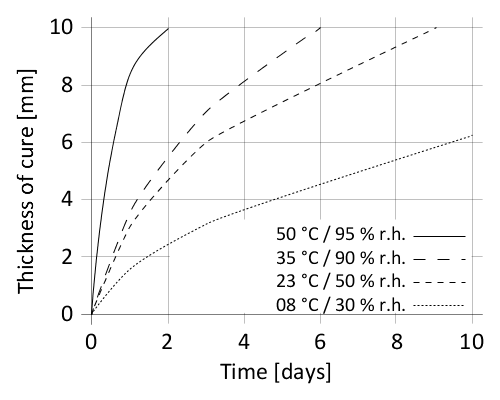

图1：固化速度Sikasil®AS-70
应用
表面处理
表面必须干净，干燥，没有油脂，油和灰尘。表面处理取决于底物的特异性，对于持久键至关重要。
应用
底物和密封剂的最佳温度在15°C和25°C之间。
Sikasil®AS-70可以用手，气动或电动活塞枪以及泵设备处理。有关选择和设置合适的泵系统的建议，请联系Sika行业系统工程系。
关节必须正确尺寸。
必须避免关节深到15毫米。
工具和整理
必须在密封胶或粘合剂的皮肤时间内进行工具和精加工。使用新鲜施加的Sikasil®AS-70时，将粘合剂按在关节侧面以获得粘结表面的良好润湿。没有使用工具代理。
移动
可以使用Sika®删除剂208或另一个合适的溶剂从工具和设备中删除未固定的Sikasil®AS-70。一旦治愈，只能机械去除材料。
必须使用手持湿巾（例如Sika®Cleanter-350H或合适的工业手动清洁剂和水）立即洗涤手和裸露的皮肤。请勿在皮肤上使用溶剂。
过多的
Sikasil®AS-70不能被过多绘制。
申请限制
为了排除影响Sikasil®AS-70的材料，必须测试所有直接和间接接触的相邻材料。如果使用两个或更多不同的反应密封剂，请在涂抹下一个之前完全固化。
Sikasil®AS-70只能在Sika行业对相应的项目详细信息进行详细检查和书面批准后，才能用于串行应用。
