Sikasil®ws - 605年代
Sikasil®WS-605 S是一种耐用的，中性固化硅酮密封胶，具有高运动能力和优良的附着力广泛的基材。非多孔基材上的无条纹特性。它特别适用于结构玻璃，幕墙和窗户的密封。
- 符合ISO 11600 F 25LM和G 25LM的要求，EN 15651-1 F EXT-INT CC 25LM, EN 15651-2 G CC 25LM, ASTM C 920为S型，等级NS, 50级(运动能力±50%)，ASTM C 1248, AENOR Marca N F+G 25LM
- 根据EN 15651-1:20 2012, F EXT-INT CC 25LM, EN 15651-2:20 2012, G CC 25LM提供ce标志，通过控制机构1119认证
- SNJF Façade & Vitrage 25e(产品代码:2885,2891)，颜色为黑色，灰色和白色
- 非多孔基材上无条纹
- 优异的抗紫外线和耐候性
- 对玻璃、金属、涂层/喷漆金属、塑料、木材等材料粘附良好
产品的好处
- 符合ISO 11600 F 25LM和G 25LM的要求，EN 15651-1 F EXT-INT CC 25LM, EN 15651-2 G CC 25LM, ASTM C 920为S型，等级NS, 50级(运动能力±50%)，ASTM C 1248, AENOR Marca N F+G 25LM
- 根据EN 15651-1:20 2012, F EXT-INT CC 25LM, EN 15651-2:20 2012, G CC 25LM提供ce标志，通过控制机构1119认证
- SNJF Façade & Vitrage 25e(产品代码:2885,2891)，颜色为黑色，灰色和白色
- 非多孔基材上无条纹
- 优异的抗紫外线和耐候性
- 对玻璃、金属、涂层/喷漆金属、塑料、木材等材料粘附良好
领域的应用
Sikasil®WS-605 S可用于苛刻条件下需要耐久性的耐候性和密封应用。它特别适用于结构玻璃，幕墙和窗户的密封。本产品仅适用于有经验的专业用户。必须对实际的基材和条件进行测试，以确保附着力和材料兼容性。产品详细信息
| 化学基础 | 一养分硅胶 |
|
| 颜色(CQP001-1) | 各种各样的颜色可用一个 |
|
| 治疗机制 | 湿固化 |
|
| 治疗类型 | 中性 |
|
| 密度(未硫化的) | 1.43公斤/ l |
|
| 非凹陷特性(CQP061-4 / ISO 7390) | 好 |
|
| 应用温度 | 环境 |
5─40°c |
| 皮肤时间(CQP019-1) | 25分钟B |
|
| 无粘性时间(CQP019-3) | 120分钟B |
|
| 固化速度(CQP049-1) | (见图) |
|
| 邵氏硬度(CQP023-1 / ISO 7619-1) | 30.C |
|
| 抗拉强度(CQP036-1 / ISO 527) | 1.0 MPa |
|
| 100%模量(CQP036-1 / ISO 527) | 0.3 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 800% |
|
| 抗撕裂扩展能力(CQP045-1 / ISO 34) | 4.0 N /毫米 |
|
| 操作温度 | -40─150°c |
|
| 保质期(CQP016-1) | 盒/您 桶/鼓 |
12个月D 6个月D |
公司质量程序 |
一)颜色由当地销售组织定义 |
B)23°C / 50% r. h。 |
| C)后28天 | D)25°C以下储存 |
治疗机制
Sikasil®ws - 605s通过与大气湿度反应固化。在低温时，空气中的含水量一般较低，固化反应进行得稍慢(见图1)。
反应的固化速度主要取决于相对湿度和温度。材料温度高于50°C可能导致气泡形成，必须避免。

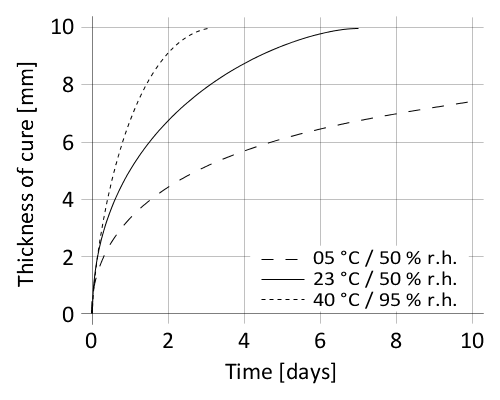

图1:固化速度Sikasil®WS-605 S
应用程序
表面处理
表面必须清洁，干燥，没有油脂，油和灰尘。表面处理取决于基材的特定性质，对长期粘结至关重要。
应用程序
衬底和密封胶的最佳温度在15°C到25°C之间。
Sikasil®ws - 605s可以用手、气动或电动活塞枪以及泵设备进行加工。如需选择和设置合适的泵系统，请与西卡工业系统工程部联系。
关节必须有适当的尺寸。
为了获得最佳的性能，接缝宽度需要根据密封胶的实际预期运动能力进行设计。最小缝深为6mm，宽深比最小为2:1，最大为4:1。避免接缝深度大于15mm。
对于回填，建议使用封闭单元，密封胶兼容的泡沫支撑棒，例如高回弹性聚乙烯泡沫棒。如果接缝太浅，不能使用衬底材料，我们建议使用聚乙烯胶带。这作为一个释放膜(断键)，允许关节活动和硅自由拉伸。
工具和完成
加工和整理必须在密封胶或胶粘剂的使用时间内进行。
当新应用Sikasil®WS-605 S工装时，将粘合剂压到连接侧翼，以获得粘结面良好的润湿性。不能使用任何工具代理。
删除
未固化的Sikasil WS-605 S可以用Sika®Remover-208或其他合适的溶剂从工具和设备上去除。一旦固化，材料只能通过机械去除。
必须立即用西卡®清洁剂- 350h清洁毛巾或合适的工业清洁剂和水等手巾清洗双手和暴露的皮肤。不要在皮肤上使用溶剂。
涂掉
Sikasil®WS-605 S不能被覆盖。
应用程序限制
大多数西卡生产的Sikasil®WS, SG, IG和WT，硅树脂相互兼容。有关各种西卡®产品之间兼容性的具体信息，请联系西卡工业技术部门。
为了排除影响Sikasil®WS-605 S的材料，所有直接和间接接触的材料，如垫片、胶带、坐封块、密封剂等，都必须事先得到Sika的批准。
当使用两种或两种以上的反应性密封剂时，先让第一种密封剂完全固化后再使用第二种密封剂。Sikasil®WS-605 S只能在对相应的项目细节进行详细检查后，与结构玻璃应用结合使用。
请勿在PMMA和PC元件上使用Sikasil®WS-605 S，因为它可能导致环境应力开裂(龟裂)。
