SikaCor®sw - 1000 RepaCor
SikaCor®SW-1000 RepaCor是一种耐磨、创新的2-pack涂层/腻子，用于(机械)损坏涂层区域的维护或修复。
领域的应用
适用于海上和海上(风力涡轮机)、水利工程(闸门、钢板桩等)或其他高架钢结构，如果需要简单、高性能和耐用的修复涂层。优势
•无溶剂，100％固体，无CMR•易于修复工作的易用包装•单层涂层•早期耐水性和水固化•表面耐受 - 可在许多基板上使用，作为手动灭虫，不锈钢钢，镀锌或铝，即使在外来涂层（硅氧烷除涂层外）•500μm的腐蚀保护，类似于原车涂层•扩散耐玻璃薄片等板块增加涂布强度•抗冲击和耐磨•如果需要可超越2包 - pur面涂层包装
295克墨盒，12盒，60盒在调色板上。
颜色
RAL 1023(色度认可acc。到WSA-TR05)， RAL 7035。
由于原材料的特性，可能会有轻微的颜色偏差。
产品详细信息
批准/证书
- acc测试。ISO 20340，由不来梅fraunhofer研究所für fertigungstecologie and Angewandte Materialforschung (IFAM)认证。
保质期
24个月
储存条件
在原本密封的墨盒中，置于阴凉干燥的环境中。
密度
~ 1.5公斤/ l
固体含量
~ 100%体积
~ 100%重量
耐化学性
耐工业和海洋环境，淡水，咸水和盐水，中性盐，矿物油和加热油，油脂和油，洗涤剂等。
耐温性
干燥加热至大约。+ 100°C。
湿热和温水到大约。+ 40°C。
有关显著的温度梯度差异，请联系西卡。
应用程序
混合比
按体积计算:从新加坡。2: 1，自混合由于2部分墨盒与静态混合器。
薄
请勿稀释SikaCor®SW-1000 RepaCor!
产品温度
分钟。+ 10°C
相对空气湿度
最高85%，除表面温度显著高于露点温度外，应至少高于露点3k。
表面必须干燥，没有冰。
表面温度
分钟,0°C
贮存期
AT + 20°C约。20分钟。如果盒式磁带机可适当使用。30天。
干燥阶段6
干膜厚度为500µm，在+ 20℃条件下孵育1 h。(ISO 9117 - 5)
注:除温度外，干燥时间还取决于相对空气湿度。
等待涂层时间
外涂层2包PUR面漆:
最小:在18 - 25°C下6小时。
干燥时间
在1周后达到+ 20°C的最终固化。材料也在水下固化。
消费
无介质干膜厚度损失的理论耗材/覆盖率:
干膜厚度 |
500µm |
1000µm |
Wetfilm厚度 |
500µm |
1000µm |
消费 |
0.750公斤/米2 |
1.500公斤/米2 |
| 覆盖范围 | 1.35米2/公斤 | 0.65米2/公斤 |
表面处理
钢:
修理区域必须用电动工具磨至pma - pst3，直到出现金属光泽，或张力钢丝喷砂清理至psa 2½acc。ISO 12944 - 4。
无污垢、油脂。
平均粗糙度深度RZ≥30µm!除钢外的其他表面:
请联系梅花鹿!
应用程序

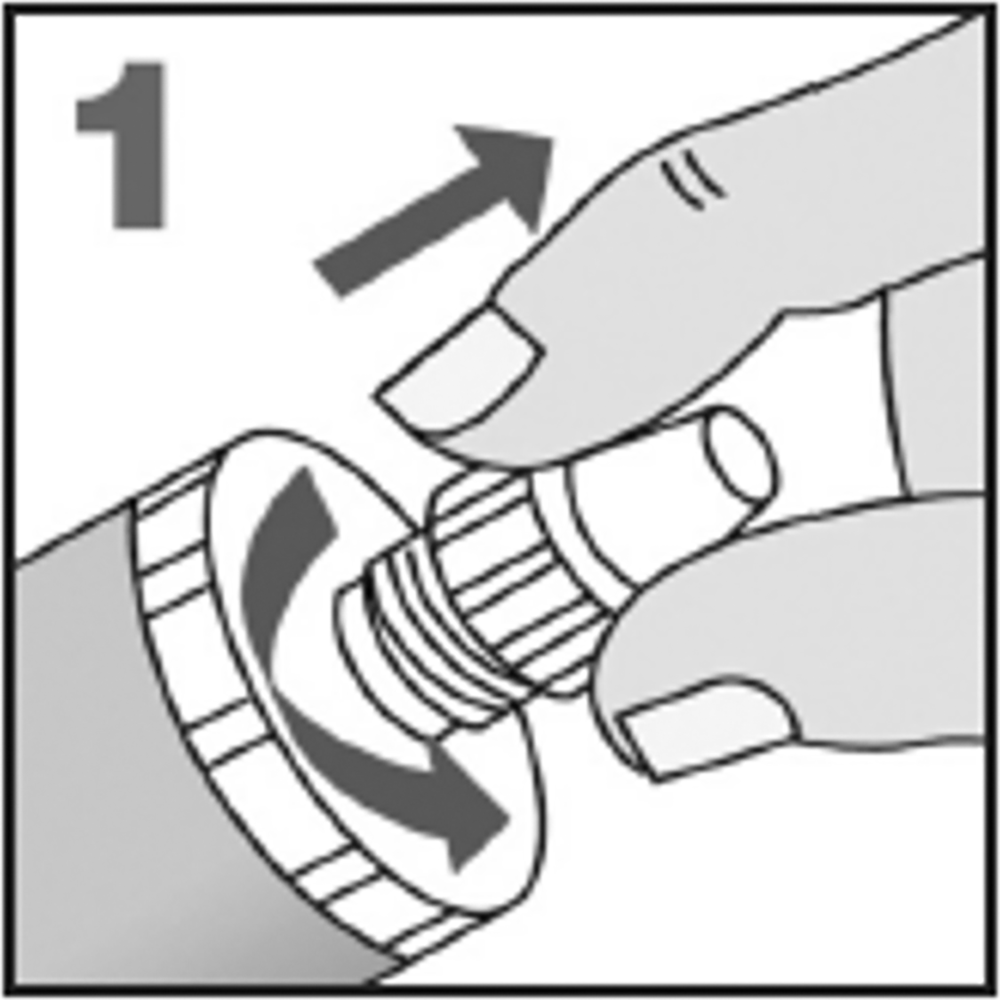

提供盒:1.拧下墨盒，取下盖子。
2.拧上静态混合器。

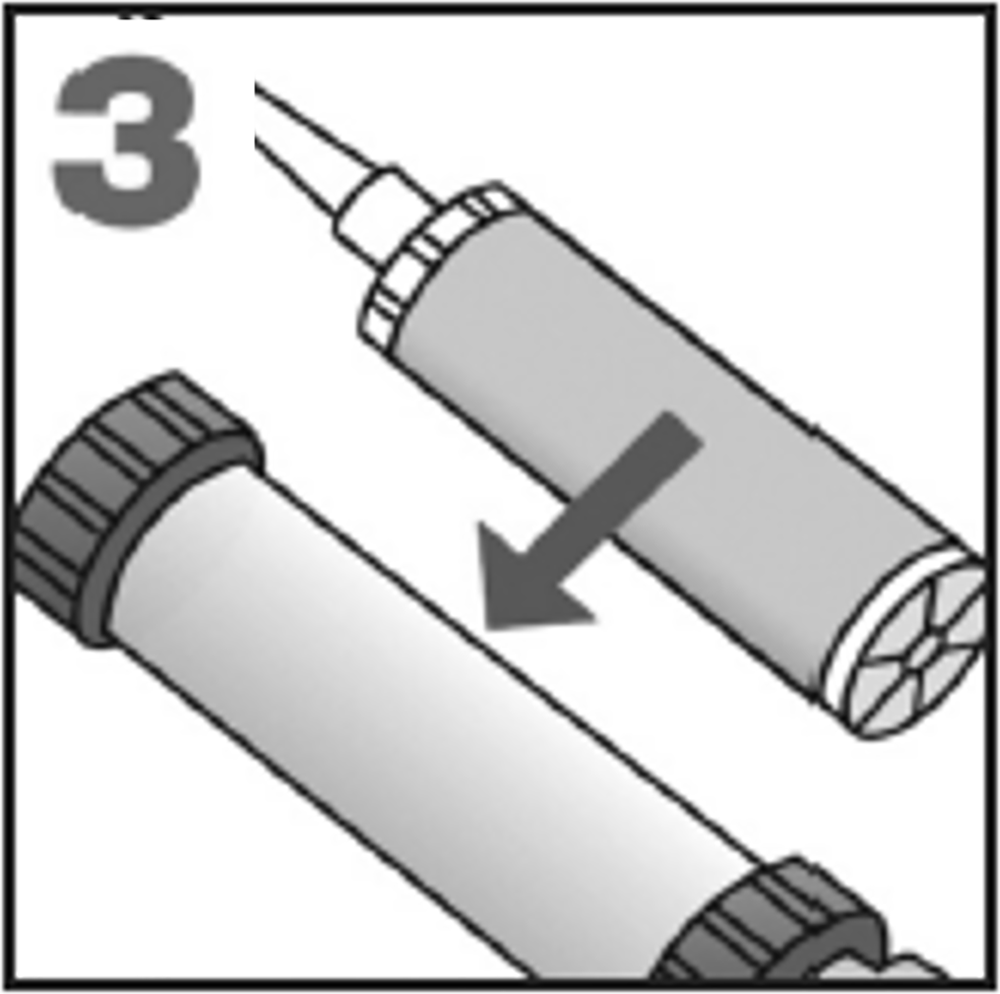

3.把子弹放进枪里。
短暂按压墨盒直至均匀彩色材料出版（约1厘米）。用腻子或刷子开始申请。
当工作中断时，静态混合器可以在枪压解除后留在枪管上。在静态混合器中，材料在+ 20°C下可保持20分钟。如果材料在静态混合器中硬化，必须更换静态混合器。
清洗设备
Sika®稀释剂P，
西卡®手清洁，用于清洁脏手
