Sikamelt®-603是
（以前是Sikamelt®-9603）
Sikamelt®-603是一种反应性聚氨酯热融化粘合剂。它可以治愈暴露于大气湿度。Sikamelt®-603是为标准的纺织层压工艺而设计的，并提供了很好的洗涤性。它提供了短的固定时间，这对于某些应用程序可能会带来额外的好处。
- 高绿色强度
- 快速固化
- 很好的洗涤和清洁阻力
- 广泛的粘附光谱
产品收益
- 高绿色强度
- 快速固化
- 很好的洗涤和清洁阻力
- 广泛的粘附光谱
应用领域
Sikamelt®-603适用于将泡沫和膜永久粘合到高水驱虫纺织品。Sikamelt®-603的旨在满足纺织行业的层压应用要求。该产品仅适用于经验丰富的专业用户。必须使用实际的底物测试和条件，以确保粘附和材料兼容性。
打包
包 |
2公斤 |
| 桶 | 20公斤 |
| 包（纸板） | 22公斤 |
| 鼓 | 200公斤 |
产品详情
| 化学基础 | 聚氨酯 |
|
| 颜色（CQP001-1） | 透明的 |
|
| 治愈机制 | 水分固化 |
|
| 密度（未固定） | 1.2 kg/l |
|
| 粘度（布鲁克菲尔德） | 在70°C |
23 000 MPA·S |
| 软化温度（CQP538-5） | 30°C |
|
| 应用温度 | 短期最大1H |
70 - 140°C 160°C一个 |
| 固化时间（CQP558-1） | 2.5 h |
|
| 拉伸强度（CQP036-3） | 2.6 MPA |
|
| 保质期 | 18个月 |
CQP =公司质量程序 |
一个）仅对喷嘴有效 |
治愈机制
Sikamelt®-603是通过与大气水分反应的固化。在低温下，空气中的水含量较低，这将导致固化速度较低（请参见图1）。
当将疏水（E，g。pp）和/或水分不可渗透的底物粘结时，必须考虑明显更长的固定时间。
这尤其适用于粘附厚度> 100 µm的装配应用。对于疏水和/或水分不可渗透底物的层压应用，粘合剂层不得超过100 µm。在这种情况下，必须与原始基材和条件相关的项目测试。

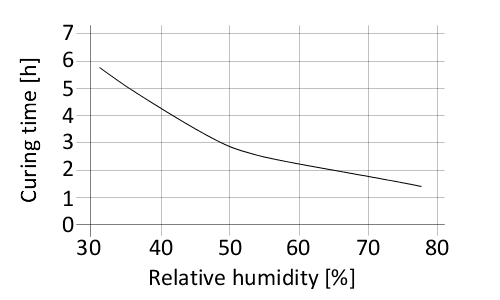

图1：500 µm胶片的固化时间
耐化学性
Sikamelt®-603具有对水性表面活性剂，弱碱性/酸溶液的抵抗力，并且对燃料，溶剂和矿物油具有暂时的抗性。
耐化学性受到几个因素的影响，例如化学成分，浓度，暴露周期和温度。因此，需要在化学或热暴露的情况下进行与项目相关的测试。
应用
表面处理
表面必须干净，干燥，没有油脂，油和灰尘。
根据材料的表面和类型，可能需要进行物理或化学预处理。预处理的类型必须由初步测试确定。
对于金属，如果在组装过程之前将底物加热在40°C和60°C之间，则可以实现最佳效果。
应用
使用足够的加工设备Sikamelt®-603可以用作膜，点，珠或喷雾应用。对于自动应用，需要合适的过滤系统。
为了满足所需的应用属性，可以通过更改应用温度来调整粘合粘度（请参阅表典型产品数据）。
在休息期间，Sikamelt®-603将被处理如下：
对于休息时间≥1小时，需要将加热降低至80°C，而对于休息时间≥4小时，则需要关闭加热。
为了确保在整个生产过程中的恒定质量，必须使用氮，二氧化碳或干燥的空气来保护熔炉中的粘合剂（以避免产品与湿度的可能反应）。断裂或关闭倾斜喷嘴在干油中，以防止粘合剂的固化（避免阻塞）。
有关选择和设置合适的处理设备的建议，请联系Sika行业系统工程系。
移动
可以用Sikamelt®-009清洁设备和应用工具。固化材料可以用Sikamelt®-001膨胀，以便将其机械拆除（另请参见清洁说明）。Sikamelt®-603可以从使用Sika®删除剂208或其他合适溶剂的工具和设备中删除。
必须使用手持湿巾（例如Sika®Cleanter-350H或合适的工业手动清洁剂和水）立即洗涤手和裸露的皮肤。
请勿在皮肤上使用溶剂。
储藏条件
Sikamelt®-603必须在干燥的地方以低于30°C的温度存储。
出于运输目的，可以超过储存温度最大。2周高达60°C。
