SikaMelt®-209
(原SikaMelt®-9209)
SikaMelt®-209是一种基于热塑性橡胶的多功能压敏热熔胶。粘性高，初粘力强，粘结性能好。
- 低气味
- 高的策略
- 高剥离强度
- 良好的凝聚力
- 低成雾
产品的好处
- 低气味
- 高的策略
- 高剥离强度
- 良好的凝聚力
- 低成雾
应用领域
SikaMelt®-209适用于装备纸张，聚合物和金属箔，纺织品，泡沫和各种其他材料的自粘背面。SikaMelt®-209不能用于含有单体增塑剂的基材。本产品只适合有经验的专业用户使用。必须在实际基材和条件下进行测试，以确保附着力和材料兼容性。
产品详细信息
| 化学基础 | 热塑性橡胶 |
|
| 颜色(CQP001-1) | 淡黄色的,明确的 |
|
| 治疗机制 | 物理硬化 |
|
| 密度 | 1.0公斤/ l |
|
| 粘度(作者:Brookfield) | 在160℃时 |
12000 mPa∙s |
| 软化温度(CQP538-5) | 104°C |
|
| 应用温度 | 短期最多。1小时 |
150 - 170°c 200°C一个 |
| 帅福得(CQP560-1) | 74°C |
|
| 剥离强度(CQP568-1) | 40n / 25mmB |
|
| 保质期 | 24个月 |
CQP =企业质量程序 |
一)仅适用于喷嘴 |
B)23°C / 50% r. h。 |
治疗机制
SikaMelt®-209是一种物理硬化粘合剂。
抗化学腐蚀
SikaMelt®-209耐水性表面活性剂，弱酸和腐蚀性溶液。
耐化学性受化学成分、浓度、暴露时间和温度等因素的影响。因此，在化学或热暴露的情况下，需要进行项目相关的测试。
应用程序
表面处理
表面必须清洁，干燥，无油脂，油和灰尘。
根据材料的表面和类型，可能需要进行物理或化学预处理。预处理的类型必须通过初步试验来确定。
应用程序
有足够的加工设备，SikaMelt®-209可以直接应用或转移方法。它可以作为薄膜，点，珠或喷雾应用。对于自动化应用，需要合适的过滤系统。
由于粘接性能较好，通常尽可能选用直接法。转移法通常与多孔且具有吸收性的基材(如泡沫)或对高温敏感的基材(如PE薄膜)结合使用。为了保护胶粘剂表面不受灰尘、光线和氧气的影响，必须用硅酮涂布纸或箔纸覆盖胶粘剂薄膜。
为了满足所需的应用性能，可以通过调整应用温度来调节粘合剂的粘度(见图1)。

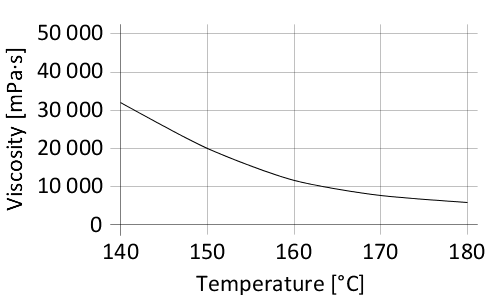

图1:粘度作为温度的函数
在休息期间SikaMelt®-209将被处理如下:
对于间断≥1小时，加热需要降低到80°C，对于间断≥4小时，加热需要关闭。
在整个生产过程中，为了保证质量恒定，建议用氮气或二氧化碳保护熔池中的粘合剂(以避免产品与氧气发生反应)。
有关选择和设置合适的加工设备的建议，请联系梅卡工业系统工程部。
删除
SikaMelt®-209可以用Sika®Remover-208或其他合适的溶剂从工具和设备上去除。
必须立即使用西卡®洁手液- 350h或合适的工业洁手液和水清洗手和暴露在外的皮肤。不要在皮肤上使用溶剂。
储存条件
SikaMelt®-209必须储存在温度低于40°C的干燥处。
出于运输目的，储存温度可超过最高温度一段时间。4周至60°C。
