使用
修复和/或密封混凝土和坚固砌体的裂缝:- 低压树脂注射技术，垂直，水平或架空应用
- 水平应用的重力进给技术
优势
- 全套套件，包括进行完整应用所需的所有必要配件
- 使用适合标准嵌缝分配器的粉盒易于应用
- 快速固化表面裂缝封口剂和注射树脂
- 低粘度，可深入裂缝渗透
- 方便的“混合在喷嘴”墨盒系统
包装
包内容:
- Sikadur®裂缝封口剂300毫升墨盒(2个)
- Sikadur®注射树脂250ml(2支)
- Sikadur®裂缝密封混合喷嘴(2个)
- Sikadur®裂缝封口机风扇(2个)
- 插装式限流器(2个)
- Sikadur®注射树脂混合器喷嘴，带加长管(2个)
- 推接接头(1个)
- 注射口(16个)
- 手套一双(2只)
- 木制涂抹器(抹刀)(2个)
有关包装的变化，请参阅当前的价目表。
颜色
西卡杜®裂缝密封 (A+B部分混合) |
具体的灰色 |
西卡杜®注射树脂 (A+B部分混合) |
透明/淡黄色 |
产品详细信息
批准/标准
- CE对EN 1504-5 -混凝土注入性能的标记和声明
- 符合ASTM C-881 1级，C类，类型I, II。
保质期
自生产之日起18个月
储存条件
产品必须在干燥条件下，在+5°C至+25°C的温度下，保存在原始、未开封和未损坏的包装中。总是参考包装。
密度
西卡杜®裂缝密封胶(A+B混合) |
1 ~ 6公斤/ l |
西卡杜®注射树脂(A+B混合) |
~ 1 1公斤/ l |
粘度
西卡杜®注射树脂(A+B混合) |
~500 cps在+23°C |
挥发性有机化合物含量
西卡杜®裂缝密封 |
4, 3% |
西卡杜®注射树脂 |
5, 4% |
抗压强度
西卡杜®注射树脂
时间 |
温度 |
||
+ 5°C |
+ 20°C |
+ 35°C |
|
4个小时 |
~ 4 N /毫米2 |
||
8小时 |
~ 16 N /毫米2 |
||
16个小时 |
~ 17 N /毫米2 |
~ N / 25毫米2 | |
1天 |
~ 24 N /毫米2 |
37 ~ N /毫米2 |
|
3天 |
~ 11 N /毫米2 |
~ 62 N /毫米2 |
~ 39 N /毫米2 |
7天 |
~ 46 N /毫米2 |
~ 65 N /毫米2 |
~ 49 N /毫米2 |
14天 |
~ 55 N /毫米2 | ~ 67 N /毫米2 | ~ 55 N /毫米2 |
28天 |
~ 65 N /毫米2 |
~ 70 N /毫米2 |
~ 70 N /毫米2 |
产品在表中所示的温度下固化和测试。试验试样尺寸:12,7 mm × 12,7 mm × 25,4 mm
压缩弹性模量
~16 900 N/mm2(7天，+23°C) |
(astm d695) |
抗弯强度
~ 70 N /毫米2(7天/ +23℃) |
(astm d 732) |
抗拉强度
~ 43 N /毫米2(7天/ +23℃) |
(astm d638) |
拉伸粘接强度
干燥的混凝土 |
> 3,2 N/mm2(具体的失败) |
潮湿的混凝土 |
> 2,0 N/mm2(具体的失败) |
所有值在+23°C下7天后确定
水吸收
~0,24 %(7天/ +23°C) |
(astm d570) |
热偏转温度
~43℃(~110°f) (7天/ +23℃) |
(astm d648) |
应用程序
混合比
西卡杜®裂缝密封 |
A部分:B部分= 10:1 |
西卡杜®注射树脂 |
A部分:B部分= 1:1 |
层厚度
西卡杜®裂缝密封 |
~ 8毫米 |
西卡杜®注射树脂 |
0, 1 - 6毫米 |
凹陷流
西卡杜®裂缝密封胶(A+B混合) |
非下垂，包括头顶 |
西卡杜®注射树脂(A+B混合) |
液体 |
产品温度
+5°C最小/ +30°C最大。
环境空气温度
最小+5°C /最大+45°C。
露点
小心凝结。
应用过程中的基材温度必须至少高于露点+3°C。
衬底温度
最小+5°C /最大+45°C。
固化时间
西卡杜®裂缝密封
温度 |
开放时间- T凝胶 |
固化时间- T坏蛋 (注射) |
+30℃(86°f) |
4分钟 |
30分钟 |
+25℃(77°f) |
5分钟 |
40分钟 |
+20℃(68°f) |
6分钟 |
50分钟 |
+10℃(50°f) |
10分钟 |
85分钟 |
+5℃(41°f) |
18分钟 |
145分钟 |
西卡杜®注射树脂
温度 |
开放时间- T凝胶 |
脱落的时间 (去除裂缝封口剂) |
固化时间- T坏蛋 |
| +30℃(86°f) | 20分钟 | 3个小时 | 12个小时 |
+20℃(68°f) |
30分钟 |
6个小时 |
24小时 |
+5℃(41°f) |
2小时 |
18个小时 |
72小时 |
消费
根据裂缝宽度和裂缝深度，该套件产生大约2-4米的裂缝长度
底物质量
- 混凝土的最低龄期必须为21-28天，具体取决于养护和干燥条件。
- 沿着西卡杜®裂纹封口机要求的裂纹线的基材表面必须完好、清洁和干燥。无死水，冰，污垢，油，油脂，涂料，浆，花，旧的表面处理，所有松散的颗粒和任何其他表面污染物，可能会影响注射端口的附着力。
- 裂缝必须清洁。采用“重力进给”技术填充的水平裂缝，应使用研磨设备沿整个裂缝长度进行v型切口。
混合
准备Sikadur®裂纹密封墨盒
|
1.拧开盖子 |
|
2.把保护膜的末端剪掉 |
|
3.旋上方形搅拌喷嘴 |
|
4.将子弹放入应用枪中准备使用。泵枪，直到两个树脂部分挤出为一个混合一致的颜色。不要使用未混合的材料。 |
|

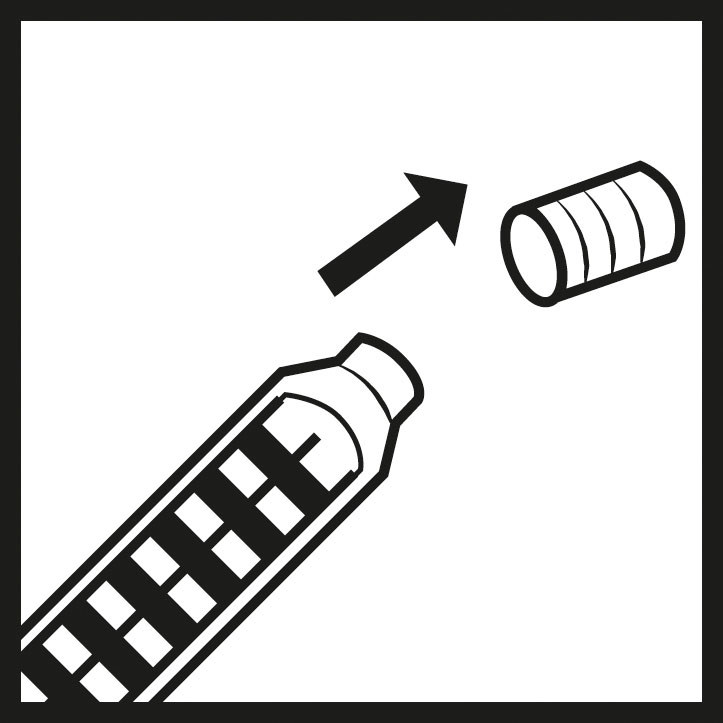

5.在注入端口上粘接后，从静态混合喷嘴上取下尖端 |
|
6.将喷淋风扇安装在方形混合喷嘴上，然后开始裂缝密封应用。 |
注:工作中断时，在枪压释放后，方形混合喷嘴仍可留在枪弹上。如果恢复工作时树脂在喷嘴内已经硬化，则必须安装新的方形混合喷嘴。
准备西卡杜®注射树脂墨盒
|

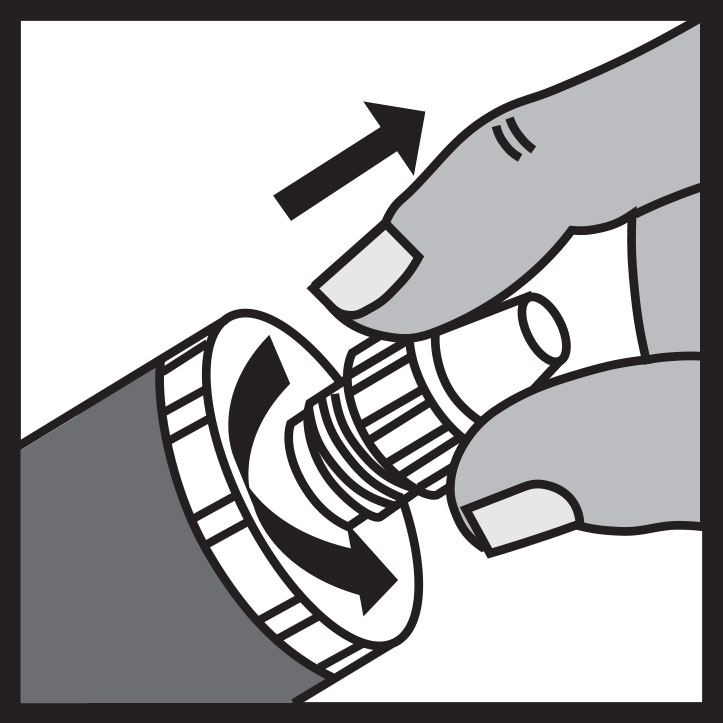

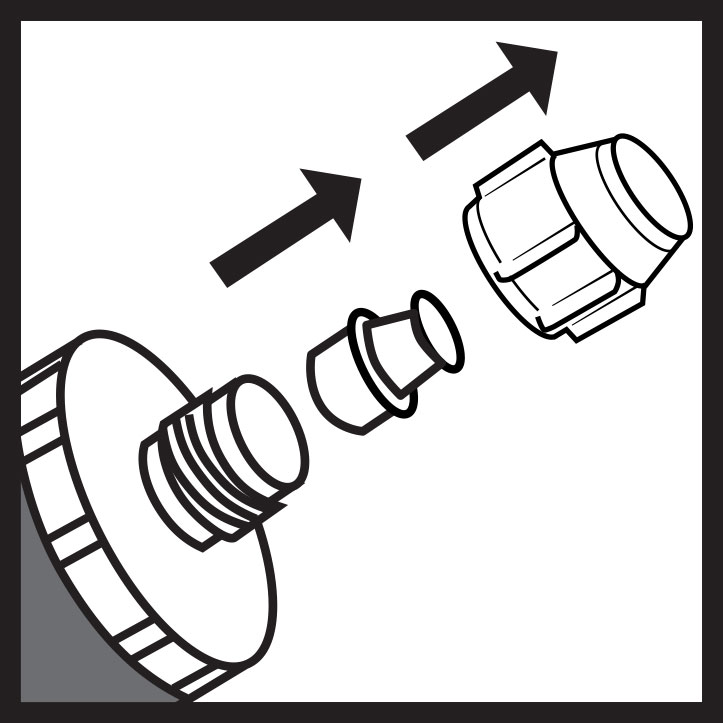

1.拧开螺丝盖(不要扔掉)，从墨盒出口取下插头 |
|
2.将墨盒出口插头插入墨盒，然后将注射树脂混合器喷嘴安装到墨盒上 |
|

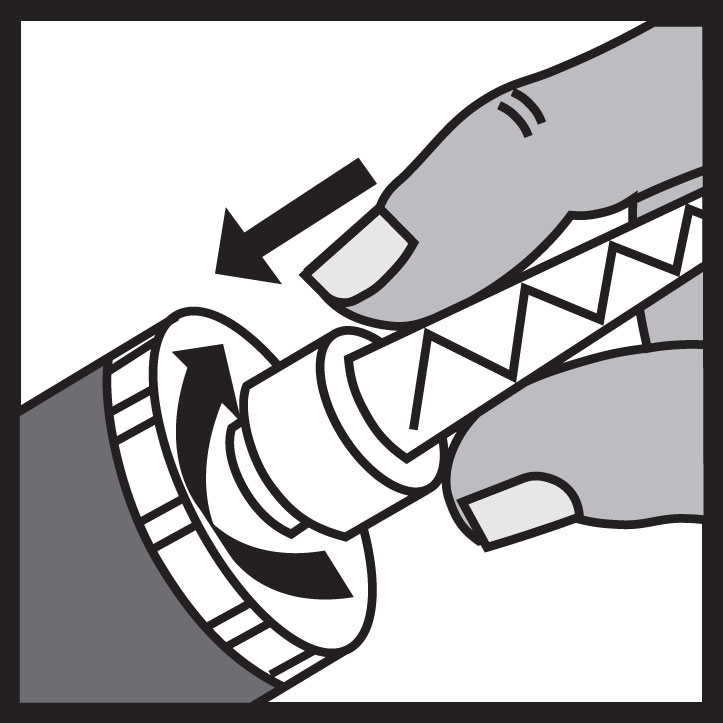

3.将螺丝盖滑过注射树脂混合器喷嘴，并拧上枪筒 |
|
4.将Sikadur®注射树脂弹放入应用枪中准备使用 |
|

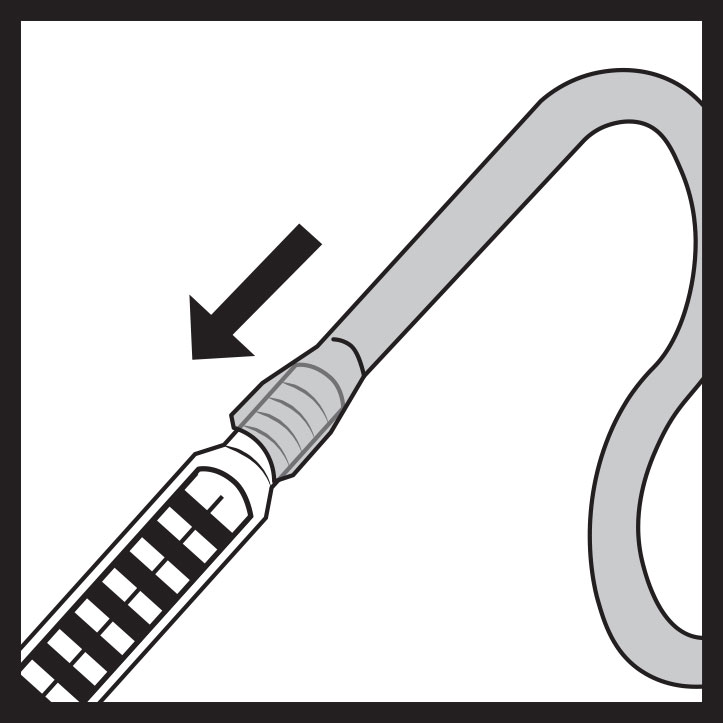

5.将柔性加长软管安装到注射树脂混合器喷嘴上 |
|

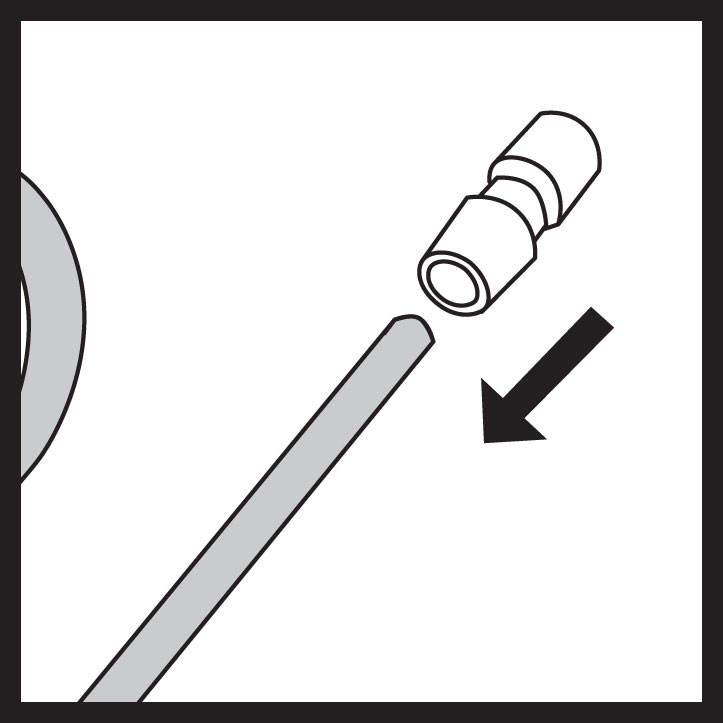

6.将推接接头安装到软管上。泵枪，直到两个树脂部分挤出为一个混合一致的颜色。不要使用未混合的材料。将连接器置于注入端口上并启动注入应用程序。 |
工具清洗
使用后立即用西卡®Colma清洁剂清洁所有工具和应用设备。硬化材料只能用机械方法去除。
