Sikaflex®-271
Sikaflex®-271是一个弹性聚氨酯胶粘剂玻璃系统的应用程序。适合焊接材料相关等直接上光涂料、玻璃、陶瓷熔块,画和e-coated表面商用车生产和维修。Sikaflex®-271兼容梅花鹿black-primerless粘结法,可以加速与梅花鹿的助推器和PowerCure系统。
- 优秀的应用程序属性
- 可以加速固化与梅花鹿助推器和梅花鹿PowerCure
- 机械强度高
- 无溶剂的
产品的好处
- 优秀的应用程序属性
- 可以加速固化与梅花鹿助推器和梅花鹿PowerCure
- 机械强度高
- 无溶剂的
领域的应用
的Sikaflex®-271系统是专门为手动和自动direct-glazing应用散装包装运输OEM市场。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-271材料容易发生应力开裂。Sikaflex®-271只适用于有经验的专业用户。测试与实际和条件必须被执行以确保基结合力和材料兼容性。
产品详细信息
| 化学基础 | 一养分聚氨酯 |
|
| 颜色(CQP001-1) | 黑色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 胶粘剂 |
1.2公斤/ l |
| Non-sag属性 | 很好 |
|
| 应用温度 | 环境 |
10─45°C |
| 皮肤时间(CQP019-1) | 20分钟一个 |
|
| 开放时间(CQP526-1) | 15分钟一个 |
|
| 收缩(CQP014-1) | 1% |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 65年 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 7 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 300% |
|
| 耐撕裂传播(CQP045-1 / ISO 34) | 10 N /毫米 |
|
| 抗拉lap-shear强度(CQP046-1 / ISO 4587) | 5 MPa |
|
| 操作温度(CQP509-1 / CQP513-1) | 4个小时 1小时 |
-40─90°C 120°C 140°C |
| 保质期 | 您 桶/鼓 |
9个月B 6个月B |
CQP =公司质量程序 |
一)50% 23°C / r . h。 |
B)存储低于25°C |
治疗机制
Sikaflex®-271治疗反应和大气水分。在低温空气的含水量一般收益低,固化反应有点慢。

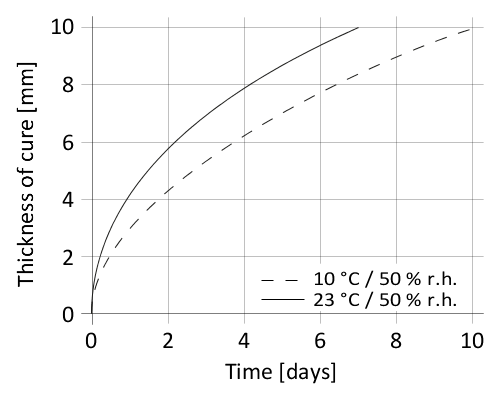

图1:固化速度Sikaflex®-271
抗化学腐蚀
Sikaflex®-271通常是对淡水、海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油、灰尘和污染物。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-271之间可以处理10°C和45°C(气候和产品),但反应性的改变,应用程序属性必须被考虑。衬底和密封胶的最佳温度是15°C和25°C之间。
考虑到低温粘度增加。对于简单的应用程序,使用之前胶粘剂在环境温度条件。以确保均匀厚度的不同建议应用胶粘剂在三角珠形式(见图1)。
图1:推荐珠配置
Sikaflex®-271可以用手工加工,气动或电动枪以及驱动活塞泵设备。开放时间显著短在炎热和潮湿的气候。部件必须安装在开放时间内。玻璃必须安装在开放时间内。从未加入粘结部分,如果胶已经建立了一个皮肤。
建议在选择和设置一个合适的泵系统,梅花鹿产业的系统工程部门联系。
删除
未硫化的Sikaflex®-271可以从工具和设备删除梅花鹿®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。和裸露的皮肤立即洗手用手擦拭等梅花鹿®清洁- 350 h或合适的工业清洁手和水。不要使用溶剂的皮肤!
