Sikaflex®-276天泉
Sikaflex®-276天泉warm-applied,一养分聚氨酯direct-glazing胶高初始控制以防止玻璃上滑倒了。适合焊接材料相关的直接玻璃等玻璃、陶瓷熔块,画和e-coated表面在商用车生产。可以加速Sikaflex®-276天泉梅花鹿的增压系统。
- 优秀的站和失足的行为
- 很短的截止字符串
- 良好的可加工性
- 适用于手动和自动的应用程序
- 无溶剂的
产品的好处
- 优秀的站和失足的行为
- 很短的截止字符串
- 良好的可加工性
- 适用于手动和自动的应用程序
- 无溶剂的
领域的应用
Sikaflex®-276天泉是专为direct-glazing应用在交通运输行业,特别是在固定时间较短的高初始控制是必需的。该产品适用于手动和自动的应用程序。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-276天泉材料容易发生应力开裂。Sikaflex®-276天泉只适用于有经验的专业用户。测试与实际基质和条件必须执行确保粘附和材料兼容性。产品详细信息
| 化学基础 | 聚氨酯 |
|
| 颜色(CQP001-1) | 黑色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.21公斤/ l |
|
| Non-sag属性(CQP061-1) | 优秀的 |
|
| 应用温度 | 60°C |
|
| 皮肤时间(CQP019-1) | 40分钟一个 |
|
| 开放时间(CQP526-1) | 10分钟一个 |
|
| 固化速度(CQP049-1) | (见图) |
|
| 收缩(CQP014-1) | 1% |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 60 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 8 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 500% |
|
| 耐撕裂传播(CQP045-1 / ISO 34) | 14 N /毫米 |
|
| 抗拉lap-shear强度(CQP046-1 / ISO 4587) | 6 MPa |
|
| 操作温度(CQP509-1 / CQP513-1) | -40─90°C |
|
| 保质期 | 您 鼓/桶 |
9个月B 6个月B |
CQP =公司质量程序 |
一)23°C / 50% r.h.合著 |
B)存储低于25°C |
治疗机制
Sikaflex®-276天泉治疗反应和大气水分。在低温空气的含水量通常是低,固化反应有点慢(见图1)。

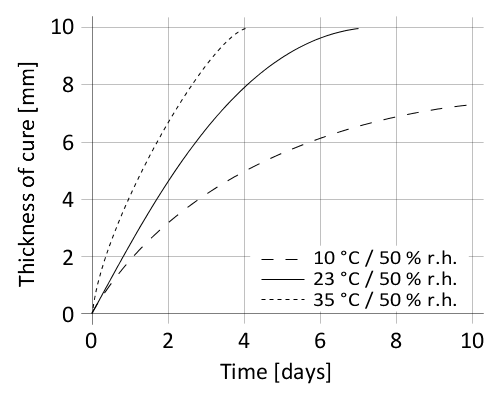

图:固化速度Sikaflex®-276天泉
抗化学腐蚀
Sikaflex®-276天泉一般对淡水、海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油、灰尘和污染物。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-276天泉必须处理60°C,在环境温度在10°C和35°C(反应性的变化和应用程序属性必须考虑)。基质的最佳温度是15°C和25°C之间。
之前您需要加热的应用程序——这通常需要60分钟专用烤箱设定在60°C。您可以从冷再热几次,但不能保持在60°C超过10个小时。
以确保均匀厚度的不同推荐应用胶粘剂在三角珠形式(见图1)。
图1:推荐珠配置
Sikaflex®-276天泉可以处理枪支以及气动或电动驱动的活塞泵设备。
开放时间显著短在炎热和潮湿的气候。玻璃必须安装在开放时间内。从来没有安装玻璃胶后建立了一个皮肤。
建议在选择和设置一个合适的泵系统,梅花鹿产业的系统工程部门联系。
删除
未硫化的Sikaflex®-276天泉可能与梅花鹿从工具和设备®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。
和裸露的皮肤立即洗手用手擦拭等梅花鹿®清洁- 350 h清洗毛巾或合适的工业清洁手和水。
不要使用溶剂在皮肤上。
