Sikaflex®-291我
Sikaflex®-291我是non-sag一养分聚氨酯密封胶专门为海洋开发市场,治疗在暴露于大气水分。Sikaflex®-291我满足除了低火焰的传播需求设定的国际海事组织(IMO)。
- 轮迹批准
- 一养分配方
- 高弹性
- 低气味
- 无腐蚀性的
- 可以画
- 债券种类繁多的海洋底物
- 溶剂免费
- 极低的挥发性有机化合物
- 异氰酸酯含量低
产品的好处
- 轮迹批准
- 一养分配方
- 高弹性
- 低气味
- 无腐蚀性的
- 可以画
- 债券种类繁多的海洋底物
- 溶剂免费
- 极低的挥发性有机化合物
- 异氰酸酯含量低
领域的应用
Sikaflex®-291 i是一种多用途的产品用于海洋结构。适用于制造弹性,耐接头密封,还可用于各种室内密封应用。Sikaflex®-291我债券非常好材料常用的水工建筑物像木头、金属、金属底漆,油漆涂料(2 c系统)、陶瓷材料和塑料(GRP等等)。Sikaflex®-291我不能用于密封塑料容易发生应力开裂(例如PMMA、PC等)。本产品只适用于有经验的专业用户。测试与实际和条件必须被执行以确保基结合力和材料兼容性。产品详细信息
| 化学基础 | 一养分聚氨酯 |
|
| 颜色(CQP001-1) | 白色、灰色、黑色、棕色 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 根据颜色 |
1.3公斤/ l |
| Non-sag属性 | 好 |
|
| 应用温度 | 环境 |
10─40°C |
| 皮肤时间(CQP019-1) | 60分钟一个 |
|
| 开放时间(CQP526-1) | 45分钟一个 |
|
| 固化速度(CQP049-1) | (见图) |
|
| 收缩(CQP014-1) | 2% |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 40 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 1.8 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 700% |
|
| 耐撕裂传播(CQP045-1 / ISO 34) | 7 N /毫米 |
|
| 服务温度(CQP513-1) | 4个小时 1小时 |
-50─90°C 120°C 140°C |
| 保质期(CQP016-1) | 12个月B |
CQP =公司质量程序 |
一)50% 23°C / r . h。 |
B)存储低于25°C |
治疗机制
Sikaflex®-291 i治疗的反应与大气水分。在低温空气的含水量通常是低,固化反应有点慢(见图1)。

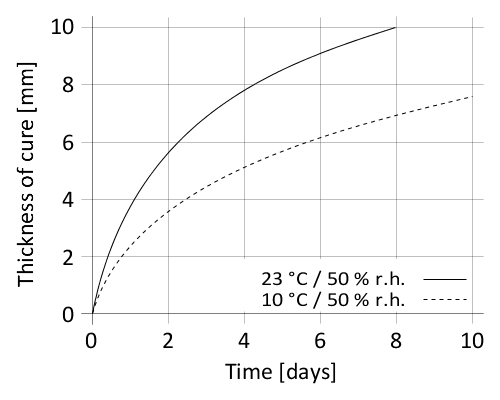

图1:固化速度Sikaflex®-291我
抗化学腐蚀
Sikaflex®-291我通常是对淡水、海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油和灰尘。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-291我可以处理10°C和40°C之间但反应性的变化和应用程序属性必须被考虑。衬底和密封胶的最佳温度是15°C和25°C之间。
Sikaflex®-291我可以处理的手,气动或电动驱动活塞枪支。
工具和完成
工具和完成必须的皮肤时间内进行密封胶。建议使用梅花鹿®工具代理n等整理剂必须使用之前测试的适用性和兼容性。
删除
未硫化的Sikaflex®-291我可以从工具和设备删除梅花鹿®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。和裸露的皮肤立即洗手使用梅花鹿®清洁- 350 h清洗毛巾或合适的工业清洁手和水。
不要使用溶剂的皮肤!
涂掉
Sikaflex®-291我可以最好的画后形成的皮肤。绘画可以提高治疗关节表面与梅花鹿®aktivator - 100或梅花鹿®aktivator - 205油漆之前的过程。如果油漆需要烘烤过程(> 80°C),最佳性能是通过允许密封胶完全治愈。所有油漆必须通过初步试验在生产条件下进行测试。
弹性涂料通常是低于密封剂。这可能导致裂纹漆的联合区域。
常见问题解答
绞车吊起,受到机械应力高,粉丝、孵化和舱盖低压力。确保你的配件是密封的强烈我们建议如下:
床上用品和密封配件机械压力高
甲板链板等配件,绞车和导辊必须吸收高动态应力。为此,高性能的产品,Sikaflex®-292我,我们组装胶,应该结合使用额外的机械设备。
床上用品和密封配件受到机械应力最小
甲板配件,如通风和覆盖,需要潮湿但不受高强度或扭转应力。
这些配件可以有效的层状和密封Sikaflex®-291我或者联合依然可见,暴露在风化,然后使用Sikaflex®-591或Sikaflex®-295紫外。
检查预处理图前基板的表面处理应用程序和遵循应用程序步骤根据应用程序的指导方针。
