Sikaflex®-521紫外
Sikaflex®-521紫外线weathering-resistant一养分硅烷聚合物终止(STP)胶粘剂/密封剂,债券等各种焊接表面金属、ABS、PC、玻璃钢和木材,通常不需要特殊治疗。这种多用途产品适用于内部和外部的密封应用。
- 老龄化和weathering-resistant
- 债券以及各种基板不需要特殊的预处理
- 异氰酸酯和无溶剂
- 可以画
- 可以用砂纸磨
- 低气味
产品的好处
- 老龄化和weathering-resistant
- 债券以及各种基板不需要特殊的预处理
- 异氰酸酯和无溶剂
- 可以画
- 可以用砂纸磨
- 低气味
领域的应用
Sikaflex®-521紫外线奉行各种基质和适合弹性密封和焊接。合适的衬底材料包括木材、金属、金属底漆,油漆涂料(2-component系统)、陶瓷材料和塑料。这种多用途产品适用于内部和外部的密封应用。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-521紫外线材料容易发生应力开裂。本产品只适用于有经验的专业用户。测试与实际和条件必须被执行以确保基结合力和材料兼容性。
产品详细信息
| 化学基础 | 硅烷聚合物终止 |
|
| 颜色(CQP001-1) | 白色、灰色、黑色 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 根据颜色 |
1.4公斤/ l |
| Non-sag属性 | 好 |
|
| 应用温度 | 环境 |
5─40°C |
| 皮肤时间(CQP019-1) | 30分钟一个 |
|
| 固化速度(CQP049-1) | (见图) |
|
| 收缩(CQP014-1) | 2% |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 40 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 1.8 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 400% |
|
| 耐撕裂传播(CQP045-1 / ISO 34) | 5.5 N /毫米 |
|
| 服务温度(CQP513-1) | 4个小时 1小时 |
-50─90°C 140°C 150°C |
| 保质期 | 盒/您 桶/鼓 |
12个月B 9个月B |
CQP =公司质量程序 |
一)50% 23°C / r . h。 |
B)存储低于25°C |
治疗机制
Sikaflex®-521紫外线治疗反应和大气水分。在低温空气的含水量通常是低,固化反应有点慢(见图1)。

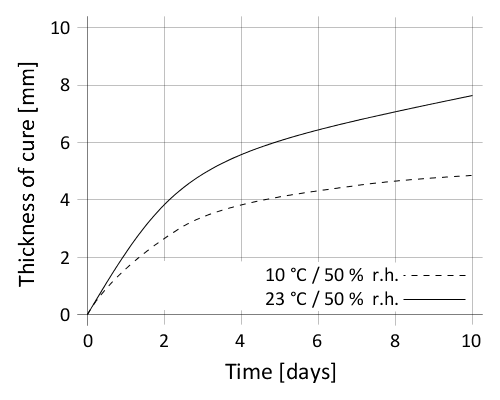

图1:固化速度Sikaflex®-521紫外线
抗化学腐蚀
Sikaflex®-521耐紫外线通常是淡水,海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油和灰尘。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-521紫外线处理5°C到40°C但是反应性的变化和应用程序属性必须被考虑。衬底和密封胶的最佳温度是15°C和25°C之间。
Sikaflex®-521紫外线处理,气动或电动枪以及驱动活塞泵设备。建议在选择和设置一个合适的泵系统,梅花鹿产业的系统工程部门联系。
工具和完成
工具和完成必须的皮肤时间内进行密封胶。建议使用梅花鹿®工具代理n等整理剂必须使用之前测试的适用性和兼容性。
删除
未硫化的Sikaflex®-521紫外线可以从工具和设备删除梅花鹿®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。和裸露的皮肤立即洗手使用梅花鹿®清洁- 350 h清洗毛巾或合适的工业清洁手和水。
不要使用溶剂在皮肤上。
