Sikaflex®-545
Sikaflex®-545是一个低排放一养分硅烷聚合物(STP)终止组装胶。它有一个独特的高初始抓取高负载能力和良好的可加工性。它债券以及广泛的底物以最小的预处理。
- 强大的初始抓取
- 非常低的排放
- 债券以及各种基板不需要特殊的预处理
- 良好的可加工性
- 免费的异氰酸酯、溶剂和邻苯二甲酸酯
- 符合EHS最高标准
- EC1证书
产品的好处
- 强大的初始抓取
- 非常低的排放
- 债券以及各种基板不需要特殊的预处理
- 良好的可加工性
- 免费的异氰酸酯、溶剂和邻苯二甲酸酯
- 符合EHS最高标准
- EC1证书
领域的应用
Sikaflex®-545特别设计用于应用程序需要一个非常高的初始抓取和广泛粘连范围。合适的衬底材料包括木材、玻璃、金属、金属底漆,油漆涂料(酒泉市系统)、陶瓷材料和塑料。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-545材料容易发生应力开裂。Sikaflex®-545只适用于有经验的专业用户。测试与实际基质和条件必须执行确保粘附和材料兼容性。
产品详细信息
| 化学基础 | 硅烷聚合物终止 |
|
| 颜色(CQP001-1) | 白色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.4公斤/ l |
|
| Non-sag属性(CQP061-1) | 优秀的 |
|
| 应用温度 | 环境 |
5─40°C |
| 皮肤时间(CQP019-1) | 15分钟一个 |
|
| 开放时间(CQP526-1) | 10分钟一个 |
|
| 固化速度(CQP049-1) | (见图) |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 45 |
|
| 抗拉强度(CQP036-1 / ISO 527) | 2.5 MPa |
|
| 断裂伸长率(CQP036-1 / ISO 527) | 400% |
|
| 耐撕裂传播(CQP045-1 / ISO 34) | 7 N /毫米 |
|
| 抗拉lap-shear强度(CQP046-1 / ISO 4587) | 1.5 MPa |
|
| 操作温度(CQP509-1 / CQP513-1) | -50─90°C |
|
| 保质期 | 盒/您 |
15个月B |
CQP =公司质量程序 |
一)23°C / 50% r.h.合著 |
B)存储低于25°C |
治疗机制
Sikaflex®-545治疗反应和大气水分。在低温空气的含水量一般收益低,固化反应稍微慢(见图1)。

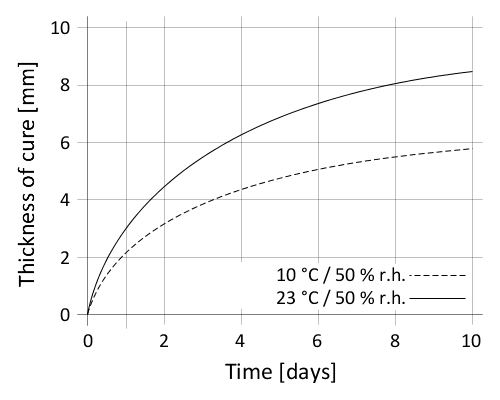

图1:固化速度Sikaflex®-545
抗化学腐蚀
Sikaflex®-545通常是对淡水、海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油和灰尘。表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
应用合适的填缝枪的胶粘剂。照顾,以避免内部气泡的关节。
Sikaflex®-545之间可以处理5°C和40°C,但反应性的改变,应用程序属性必须被考虑。衬底和密封胶的最佳温度是15°C和25°C之间。
考虑到低温粘度会增加。对于简单的应用程序,使用之前胶粘剂在环境温度条件。
以确保均匀厚度的不同推荐应用胶粘剂在三角珠形式(见图1)。
图1:推荐珠配置
Sikaflex®-545可以用手工加工,气动或电动枪以及驱动活塞泵设备。开放时间显著短在炎热和潮湿的气候。部件必须安装在开放时间内。从未加入粘结部分,如果胶已经建立了一个皮肤。
工具和完成
工具和完成必须的皮肤时间内进行粘合。建议使用梅花鹿®工具代理n等整理剂必须使用之前测试的适用性和兼容性。
删除
未硫化的Sikaflex®-545可以从工具和设备删除梅花鹿®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。
和裸露的皮肤立即洗手用手擦拭等梅花鹿®清洁- 350 h清洗毛巾或合适的工业清洁手和水。
不要使用溶剂在皮肤上。
涂掉
Sikaflex®-545最好可以画在皮肤形成时间。如果绘画过程发生密封胶后建立了一个皮肤,粘连治疗可以有效地改善节理面与梅花鹿®aktivator - 100或梅花鹿®aktivator - 205油漆之前的过程。如果油漆需要烘烤过程(> 80°C),最佳性能是通过允许密封胶完全治愈。所有油漆必须通过初步试验在生产条件下进行测试。弹性涂料通常是低于密封剂。这可能导致裂纹漆的联合区域。
