产品的好处
- 与各种基材粘结良好
- 可以打磨和粉刷吗
- 符合AAMA 803.3 Type I和AAMA 808.3的要求
- 列入NSF/ANSI/CAN 61─饮用水系统组件(铝灰色，国会棕褐色，黑色和白色)
- 列入NSF -专利物质和非食品化合物(铝灰色，黑色和白色)
使用
Sikaflex®-201 US提供更长的工作时间和永久弹性密封。它适用于许多应用的密封接头，接缝和缝隙，包括HVAC，金属建筑，储罐和粮仓，非车辆窗户周长和许多其他工业应用。合适的衬底材料是金属、金属底漆和涂料(2组分体系)、陶瓷材料和塑料。在将Sikaflex®-201 US用于易于应力开裂的材料之前，请寻求制造商的建议并对原始基材进行测试。本产品只适合有经验的专业用户使用。必须在实际基材和条件下进行测试，以确保附着力和材料兼容性。包装
墨盒 |
300毫升 |
| 您 | 600毫升 |
| 桶 | 4.5加仑(美国) |
| 鼓 | 50加仑(美国) |
产品详细信息
| 化学基础 | 一养分聚氨酯 |
|
| 颜色(CQP001-1) | 白色，铝灰色，棕褐色，国会棕褐色，MB青铜，黑色 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.5公斤/升(12.5磅/加仑) |
|
| Non-sag属性 | 好 |
|
| 应用温度 | 5─40℃(41─104℉) |
|
| 皮肤时间(CQP019-1) | 4个小时一个 |
|
| 固化速度(CQP049-1) | (见图1) |
|
| 肖尔A硬度(CQP023-1 / ISO 48-4) | 45 |
|
| 抗拉强度(ASTM D412) | 1.3 MPa (190 psi) |
|
| 断裂伸长率(ASTM D412) | 550% |
|
| 使用温度(CQP513-1) | -40─90℃(-40─194°f) |
|
| 保质期(CQP016-1) | 盒式/一体式 桶/桶 |
12个月B 6个月B |
CQP =企业质量程序 |
一)23°C(73°F) / 50% r.h。 |
B)储存在25°C(77°F)以下 |
治疗机制
Sikaflex®-201 US通过与大气水分反应固化。在低温下，空气的含水量一般较低，固化反应进行得稍慢(见图1)。

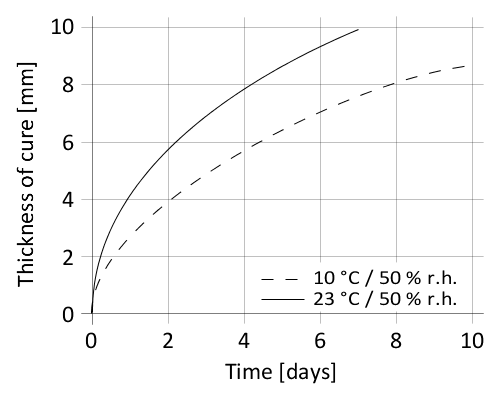

图1:Sikaflex®-201 US的固化速度
抗化学腐蚀
Sikaflex®-201 US一般耐淡水，海水，稀释酸和稀释腐蚀性溶液;暂时耐燃料、矿物油、植物和动物脂肪和油;不耐有机酸、乙醇醇、浓缩矿物酸和苛性溶液或溶剂。
应用程序
表面处理
表面必须清洁，干燥，无油脂，油和灰尘。
表面处理取决于基材的具体性质，对于长期持久的粘结至关重要。有关表面处理的建议可在当前版本的相应西卡®预处理图表中找到。考虑到这些建议是基于经验的，无论如何都必须通过对原始基材的试验加以验证。
应用程序
Sikaflex®-201 US可以在5°C至40°C(41°F至104°F)之间加工，但必须考虑反应性和应用性能的变化。衬底和工艺材料的最佳温度为15°C至25°C(41°F至77°F)。
Sikaflex®-201 US可以用手动，气动或电动活塞枪以及泵设备进行加工。有关选择和设置合适的泵系统的建议，请联系西卡工业系统工程部。
加工与精加工
加工和精加工必须在产品蒙皮时间内进行。推荐使用Sika®Slick。其他整理剂在使用前必须进行适用性和兼容性测试。
删除
未固化的Sikaflex®-201 US可以用Sika®Remover-208或其他合适的溶剂从工具和设备上去除。一旦固化，材料只能机械去除。
手和裸露的皮肤必须立即使用合适的工业洗手液和水清洗。
不要在皮肤上使用溶剂。
涂掉
Sikaflex®-201 US可以在形成皮肤后进行喷涂。如果涂料需要烘烤过程，最好的性能是先让密封胶完全固化。1C-PUR和2c -丙烯酸基涂料通常是合适的。所有油漆都必须在生产条件下进行初步试验。
油漆的弹性通常比密封剂低。这可能会导致接缝处的油漆开裂。
