产品的好处
- 很好的耐凹陷
- 债券种类繁多的基质
- 良好的填缝性能
- 可以画和沙
- 低气味
使用
Sikaflex®-232适用于密封和简单的焊接应用高生坯强度要求提高装配过程如拖车、房车、工业装配和暖通空调单位。Sikaflex®-232年美国奉行与这些应用程序中最常见的基质等金属,金属底漆,油漆涂料(2-component系统),纤维增强塑料(FRP),和木头。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-232我们材料容易发生应力开裂。本产品只适用于有经验的专业用户。测试与实际基质和条件必须执行确保粘附和材料兼容性。
包装
墨盒 |
300毫升 |
| 您 | 600毫升 |
| 鼓 | 53加(美国) |
产品详细信息
| 化学基础 | 一养分聚氨酯 |
|
| 颜色(CQP001-1) | 白色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.27公斤/ l(10.6磅/加仑) |
|
| Non-sag属性 | 好 |
|
| 应用温度 | 41─5─35°C (95°F) |
|
| 皮肤时间(CQP019-1) | 35分钟一个 |
|
| 固化速度(CQP049-1) | (见图1) |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 40 |
|
| 抗拉强度(ASTM D412) | 1.5 MPa (220 psi) |
|
| 断裂伸长率(ASTM D412) | 500% |
|
| 服务温度(CQP513-1) | -40─-40─90°C (194°F) |
|
| 保质期 | 盒/您 鼓 |
9个月B 6个月B |
CQP =公司质量程序 |
一)23°C (73°F) / 50% r . h。 |
B)存储低于25°C (77°F) |
治疗机制
Sikaflex®-232美国治疗反应大气水分。在低温空气的含水量通常是低,固化反应有点慢(见图1)。

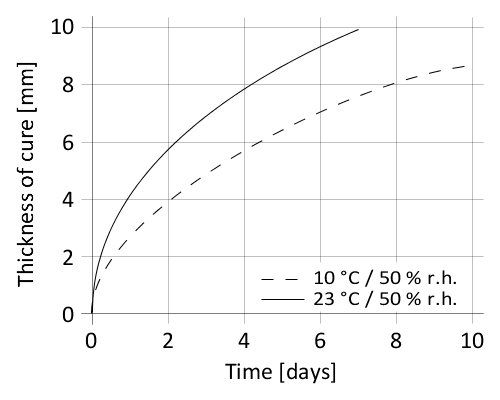

图1:固化速度Sikaflex®-232
抗化学腐蚀
Sikaflex®-232我们一般对淡水,海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油和灰尘。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-232我们可以处理温度(气候和产品)之间5°C和35°C (41°F和95°F)但反应性的变化和应用程序属性必须被考虑。衬底和密封胶的最佳温度是15°C和25°C之间(59°F和77°F)。
考虑到低温粘度会增加。对于简单的应用程序,使用之前胶粘剂在环境温度条件。以确保均匀厚度的不同推荐应用胶粘剂在三角珠形式(见图1)。
图1:推荐珠配置
Sikaflex®-232我们可以处理手册,气动或电动驱动活塞枪支。开放时间显著短在炎热和潮湿的气候。部件必须安装在开放时间内。从未加入粘结部分,如果胶已经建立了一个皮肤。
工具和完成
工具和完成必须的皮肤时间内进行产品。建议使用梅花鹿®浮油。其它整理剂必须使用之前测试的适用性和兼容性。
删除
未硫化的Sikaflex®-232年美国可能从工具和设备梅花鹿®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。和裸露的皮肤立即洗手使用合适的工业清洁手和水。
不要使用溶剂在皮肤上。
涂掉
Sikaflex®-232我们可以画后形成的皮肤。如果油漆需要一个发酵的过程,最佳性能是通过允许密封胶完全治愈。
1 c-pur和2基于c-acrylic颜料通常是合适的。所有油漆必须通过初步试验在生产条件下进行测试。
弹性涂料通常是低于密封剂。这可能导致裂纹漆的联合区域。
