产品的好处
- 高级应用程序属性
- 很好的粘附各种基质
- 不含溶剂或异氰酸酯
- 低VOC含量
- 很好的耐风化
使用
Sikaflex®-505紫外线嗨Visc适用于内部和外部密封以及简单的运输和工业应用包括预告片,结合休闲车、金属建筑和暖通空调单位。它表现出很好的粘附许多基质包括铝、钢铁、玻璃、大理石、木材和许多不同类型的塑料。寻求对原始制造商的建议和执行测试基板在使用Sikaflex®-505紫外线嗨Visc材料容易发生应力开裂。本产品只适用于有经验的专业用户。测试与实际基质和条件必须执行确保粘附和材料兼容性。包装
墨盒 |
300毫升 |
| 您 | 400毫升 |
产品详细信息
| 化学基础 | 硅烷聚合物终止 |
|
| 颜色(CQP001-1) | 白色的 |
|
| 治疗机制 | 湿固化 |
|
| 密度(未硫化的) | 1.60公斤/ l(13.4磅/加仑) |
|
| Non-sag属性 | 好 |
|
| 应用温度 | 环境、产品 |
5 - 40°C (41 - 104°F) |
| 皮肤时间(CQP019-1) | 8分钟一个 |
|
| 固化速度(CQP049-1) | (见图1) |
|
| 岸上一个硬度(CQP023-1 / ISO 48-4) | 50 |
|
| 抗拉强度(ASTM D412) | 1.5 MPa (220 psi) |
|
| 断裂伸长率(ASTM D412) | 200% |
|
| 服务温度(CQP513-1) | -40 - 90°C (-40 - 194°F) |
|
| 保质期 | 12个月B |
CQP =公司质量程序 |
一)23°C (73°F) / 50% r.h.合著 |
B)存储低于25°C (77°F) |
治疗机制
Sikaflex®-505紫外线嗨Visc治疗反应与大气水分。在低温空气的含水量通常是低,固化反应有点慢(见图1)。

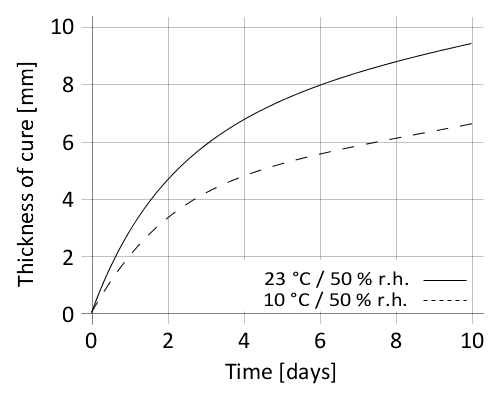

图1:固化速度Sikaflex®-505紫外线嗨粘度
抗化学腐蚀
Sikaflex®-505耐紫外线嗨Visc通常是淡水,海水,稀释酸和稀释苛性解决方案;暂时对燃料、矿物油、蔬菜和动物脂肪和油;不耐有机酸,乙醇酒精浓无机酸和腐蚀性的解决方案或溶剂。
应用程序
表面处理
表面必须清洁、干燥、无油脂、油、灰尘和污染物。
表面处理取决于特定的底物的性质和对长期债券是至关重要的。建议表面处理可能的当前版本上发现适当的梅花鹿®预处理图表。认为这些建议是基于经验和在任何情况下被测试验证原始基质。
应用程序
Sikaflex®-505紫外线嗨Visc可以在温度处理(气候和产品)5°C到40°C (41°F (104°F)但反应性的变化和应用程序属性必须被考虑。衬底材料和过程的最佳温度是15°C和25°C之间(59°F和77°F)。Sikaflex®-505紫外线嗨Visc可以处理手册,气动或电动驱动活塞枪支。
工具和完成
工具和完成必须的皮肤时间内进行产品。建议使用梅花鹿®浮油。其它整理剂必须使用之前测试的适用性和兼容性。
删除
未硫化的Sikaflex®-505紫外线嗨Visc可能与梅花鹿从工具和设备®剂- 208或其他合适的溶剂。一旦治愈,材料只能机械地删除。
和裸露的皮肤立即洗手使用合适的工业清洁手和水。
不要使用溶剂在皮肤上。
涂掉
Sikaflex®-505紫外线嗨Visc最好可以画在皮肤形成时间。如果绘画过程发生密封胶后建立了一个皮肤,粘连治疗可以有效地改善节理面与梅花鹿®aktivator - 100或梅花鹿®aktivator - 205油漆之前的过程。如果油漆需要烘烤过程(> 80°C / 176°F),最佳性能是通过允许密封胶完全治愈。所有油漆必须通过初步试验在生产条件下进行测试。
弹性涂料通常是低于密封剂。这可能导致裂纹漆的联合区域。
