使用
作为快速固化锚固胶，适用于各种等级:- 螺纹棒
- 螺栓和特殊紧固系统
- 混凝土
- 空心实心砌体
- 坚硬的天然石材*
- 坚硬的岩石*
优势
- 快速固化
- 可以使用标准枪
- 能在低温下使用吗
- 高负载能力
- ETA批准可用
- 不下垂，甚至头顶
- Styrene-free
- 低气味
- 低损耗
包装
150ml和300ml墨盒
颜色
| 组件: | 白色 |
| 组件B: | 黑色的 |
| A+B组分混合: | 浅灰色 |
产品详细信息
可持续性/认证/批准
批准/标准
- 砖石用喷射系统符合ETAG 029, ETA-12/0227，性能声明020403010010000001 5034408，由公告产品认证机构0679认证，性能稳定证书0679- dpd -0777，并提供CE标志
- 根据ETAG 001附件1和5,ETA-13/0720，性能声明020403010010000001 5034408，经公告产品认证机构1020认证，性能稳定证书1020- cpd -090-029816，并提供CE标志。
产品信息
保质期
自生产之日起12个月
所有的西卡AnchorFix®-1墨盒都有有效期印在标签上。
储存条件
在+5°C至+25°C的干燥条件下，妥善保存在原始、未开封、密封和未损坏的包装中。避免阳光直射。
密度
~1.63 kg/l (A+B组分混合)
技术信息
抗压强度
~ 60 N /毫米2(7天，+20°C) |
(astm d695) |
压缩弹性模量
~3 500 N/mm2(7天，+20°C) |
(astm d695) |
抗弯强度
~ 28 N /毫米2(7天，+20°C) |
(astm d 790) |
抗拉强度
~ 12 N /毫米2(7天，+20°C) |
(astm d638) |
热阻
长期 |
+ 50°C |
短期(1-2小时) |
+ 80°C |
玻璃化转变温度
+ 60°C |
(din en iso 6721-1) |
设计注意事项
有关粘合剂锚固设计的详细信息，请参阅单独提供的文档:“技术文档西卡锚固®-1”Ref: 870 43 01
应用程序
应用程序信息
混合比
组件A:组件B:体积比为10:1
层厚度
最多3毫米。
凹陷流
不下垂，甚至头顶
产品温度
西卡锚固®-1必须在+5°C和+40°C之间的温度应用。
环境空气温度
-10°C最小/ +40°C最大。
露点
小心凝结。
应用过程中的基材温度必须至少高于露点3°C。
衬底温度
-10°C最小/ +40°C最大。
固化时间
| 温度 | 开放时间- T凝胶 |
固化时间- T坏蛋 |
| + 30°C | 4分钟 | 35分钟 |
+25°c - +30°c |
4分钟 | 40分钟 |
+20°c - +25°c |
5分钟 | 50分钟 |
| +10°c - +20°c | 6分钟 | 85分钟 |
| +5°c - +10°c | 10分钟 | 145分钟 |
| + 5°C | 18分钟 | 145分钟 |
| -10°C12 | 30分钟 | 24小时 |
1最低盒温:+5°C
本申请不包括在产品ETA或任何其他批准的范围内。
应用程序的步骤
底物质量
- 砂浆和混凝土必须达到要求的强度。不需要出生28天。
- 基材强度(混凝土、砖石、天然石材)必须验证。
- 如果基材强度未知，则必须进行拉拔试验。
- 锚孔必须保持清洁、干燥、无油污等。
- 必须清除孔内的松散颗粒。
- 螺纹杆必须彻底清洗任何油，油脂或任何其他物质和颗粒，如污垢等。
混合
准备好墨盒:300毫升/ 550毫升
|

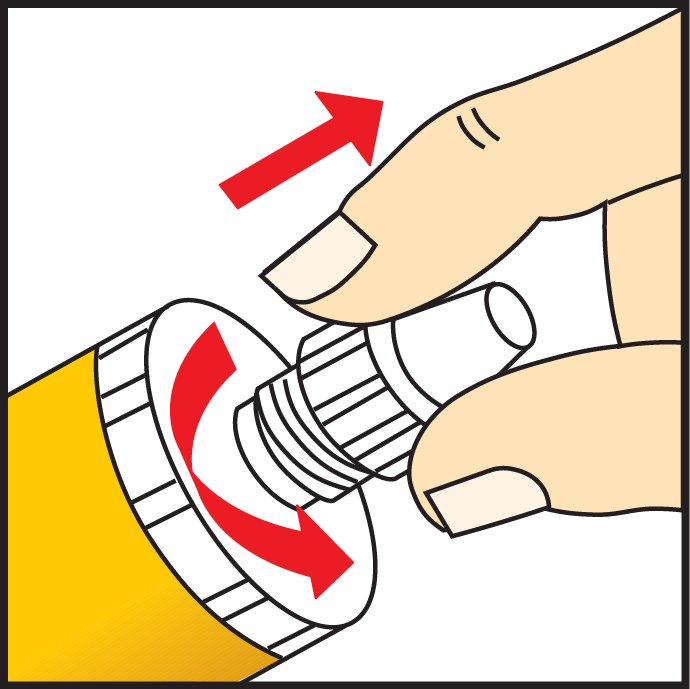

1.拧开盖子 |
|

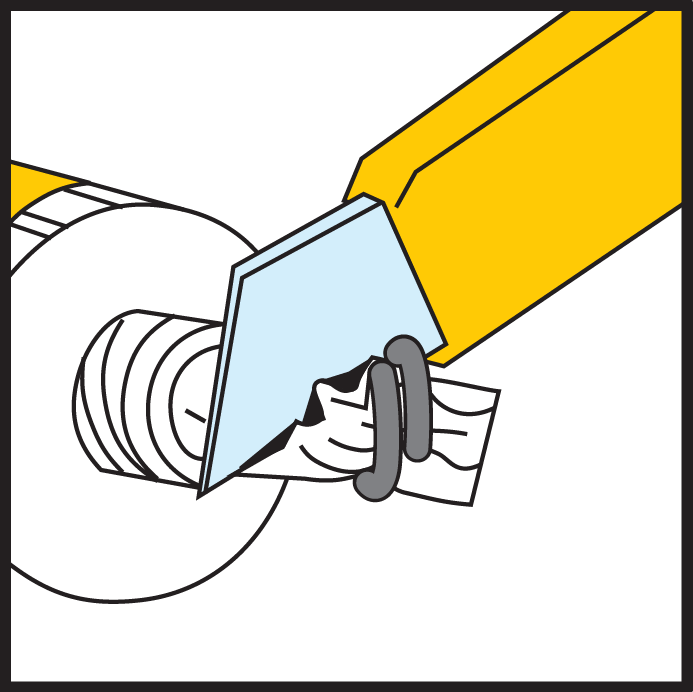

2.剪胶卷 |
|

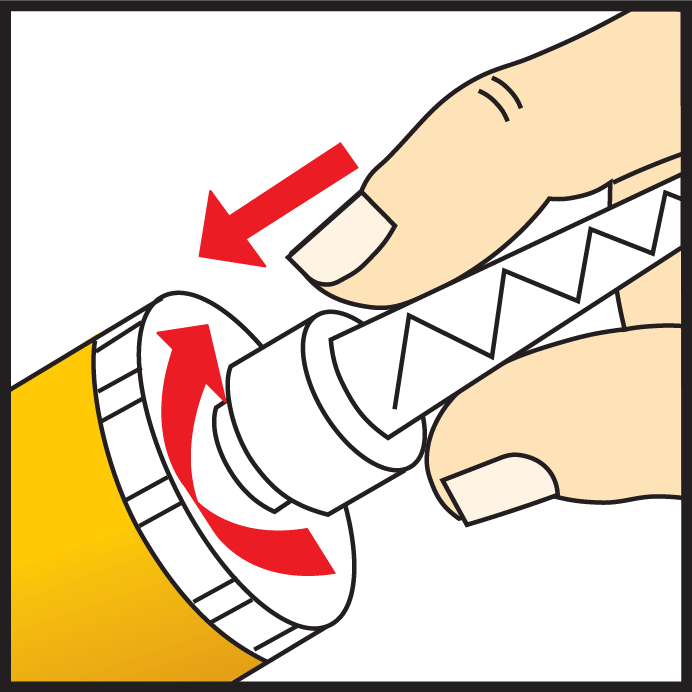

3.拧上静态混合器 |
|

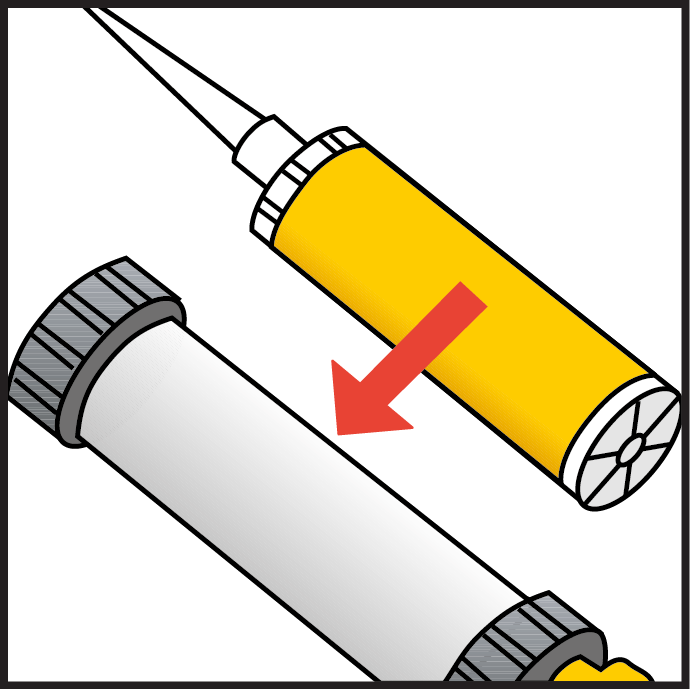

4.将子弹放入枪中并开始使用 |
当工作中断时，静态混合器可以在枪压解除后留在枪弹上。如果恢复工作时树脂在喷嘴内已经硬化，则必须安装新的喷嘴。
工具清洗
使用后立即用西卡®Colma清洁剂清洁工具和应用设备。硬化/固化材料只能机械去除。
