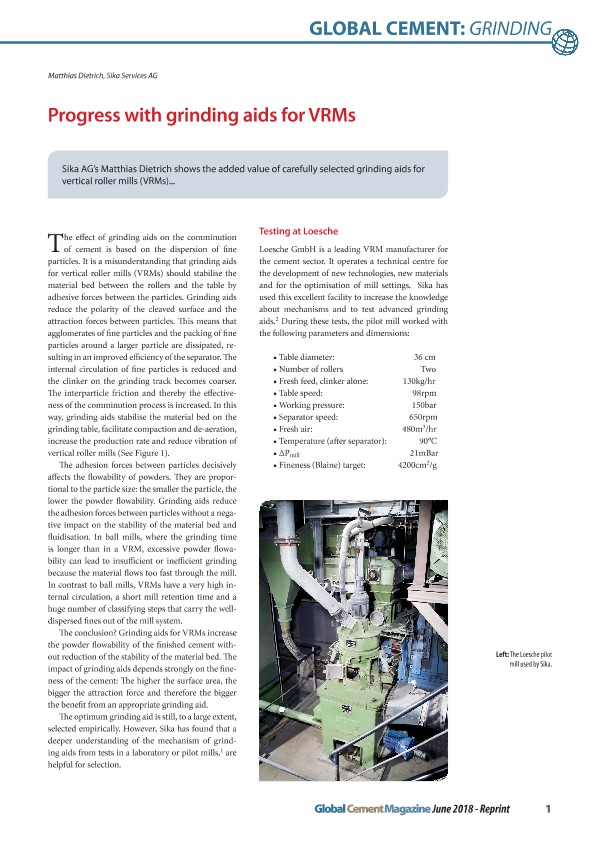

水泥磨粉碎的艾滋病的影响是基于微粒的分散。这是一个误解为立式辊磨艾滋病米尔斯(VRMs)应该稳定材料床上辊和表之间的粘附力之间的粒子。磨艾滋病减少裂解表面的极性和粒子之间的吸引力量。
这意味着团聚体的微粒,微粒的包装在一个更大的粒子消散,导致一种改进分离器的效率。细颗粒的内循环是降低和熟料磨跟踪变得粗糙。颗粒间的摩擦,从而增加粉碎过程的有效性。这样,艾滋病稳定材料研磨床上研磨表,促进压实和de-aeration,增加产量,减少垂直的振动压路机米尔斯(参见图1)。
粒子之间的粘附力决定性影响粉末的流动性。他们是成正比的粒子大小:粒子越小,粉末流动性越低。磨艾滋病减少粒子之间的粘附力没有负面影响床和流化床的稳定材料。球米尔斯,研磨时间长于VRM,粉末流动性过度会导致不足或低效的磨削通过工厂因为材料流动太快。钢球磨煤机相比,VRMs有很高的内部循环,短工厂保留时间和大量的分类步骤,携带welldispersed罚款的轧机系统。
结论?磨艾滋病VRMs增加水泥成品的粉末流动性不降低材料的稳定床。研磨艾滋病的影响很大程度上取决于水泥的细度:表面积越高,吸引力越大,因此受益于一个适当的助磨剂越大。
最优助磨剂仍然是,在很大程度上,选择的经验。然而,梅花鹿发现磨削机理的深入了解艾滋病测试在实验室或试点工厂1有利于选择。
测试:
:GmbH是一家领先的VRM水泥行业的制造商。设有技术中心发展的新技术、新材料和磨机的优化设置。梅花鹿已经使用这个优秀的设施增加机制和测试先进的研磨艾滋病知识2。在这些测试中,飞行员轧机与下列参数和尺寸:
- 表直径:36厘米
- 辊数量:2
- 新鲜原料,熟料单:130公斤/小时
- 表速度:98 rpm
- 工作压力:150条
- 分离器速度:650 rpm
- 新鲜空气:480米3/人力资源
- 温度(分离器后):90°C
- ΔP机:21 mbar
- 细度(布莱恩)目标:4200厘米2/ g
进口和出口之间的差压机(ΔP机)是一个重要的过程变量的测试磨削艾滋病。ΔP机反映了负载和灌装机的水平。在分离器设置不变,ΔP的增加机显示更多的内部发行量和罚款。由于ΔP就越高机,轧机振动增加(8-10mm / s),导致一个很好的机会来测试助磨剂的效果。对比测试与球钢厂,磨的影响艾滋病在VRM 10-20min后已经可见和音响。
在添加助磨剂之前,一个空白的测试运行确认再现性(见图2)。
从这个基线,艾滋病被添加到新磨熟料的运输带,轧机的正前方。不幸的是,当时不可能喷磨料或洒到轧机接近滚筒。每个助磨剂添加到常数轧机参数实现,最多20分钟之内。从剩余的磨料清洁机,磨机运行之间的空白。花了90分钟回到基线。添加的化学结构磨艾滋病是先前精心挑选,工业VRMs实践经验的基础上,结合新分子。某个类的化学物质具有相同的官能团显示非常有前途的测试结果(见图3和表1)。
| 水 | 空白 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
|---|---|---|---|---|---|---|---|---|---|
| 生产力 (公斤/小时) |
132年 | 123年 | 149年 | 139年 | 150年 | 148年 | 151年 | 147年 | 126年 |
| 振动(毫米/秒) | 9.2 | 8.6 | 9 | 8 | 4.5 | 3.6 | 2.6 | 2.9 | 9.1 |
| 特定区域 (激光)(m2/公斤) |
345年 | 340年 | 367年 | 364年 | 368年 | 384年 | 388年 |
392年 | 370年 |
| 包组(-) | 28 | 23 | 17 | 13 | 11 | 2 | 1 | 2 | 16 |
| 斜率n (RRSB) x 20 (-) |
29.6 | 30.2 | 27.6 | 27 | 27.2 | 25.8 | 25 | 25.2 | 27.4 |
表1:图3数据用于生产。
取得的最有前途的结果而磨艾滋病N°4、5和6。它们的化学结构非常相似。产品N°5的成就,而空白:
生产力:+ 14%
细度:+ 12%
振动:-72%
水泥成品的包装组,测量磨两天后,从28个减少到1革命。它不应该被忽视,包设置测量水泥成品,而不是材料磨削跟踪!此外,pack-set是一个标准的术语,指的是散装水泥的条件,抑制“流的开始”。它可以被视为与静态摩擦而不是“流动性”3。
粒度分布(PSD)也受益于新的助磨剂。所示的PSD变得更广泛的斜率' n '根据RRSB(参见图5)。潜在的力量发展却降低了水泥PSD变得更广泛但提高砂浆和混凝土的和易性。
工业试验和分子N°5
的新分子(N°5 - SikaGrind VRM-40)测试在一个工业VRM相比,一个共同的助磨剂(见表2)。OPC (CEM I),面积为4100厘米2/ g布莱恩,更高的质量和数量。减少出现在需要注水和减少振动是非凡的。
建筑业需求改善水泥性能和均匀度的属性。速度力量的发展是决定性的,好和长和易性以及耐久性是必需的。关于特殊性质与VRM的水泥地面,创新磨艾滋病做出贡献来满足这些需求。
| 空白 | sikagrind - 455 | Δ(%) | SikaGrind VRM-40 | Δ(%) | |
|---|---|---|---|---|---|
| 水泥 | OPC (CEM) | OPC (CEM) | - - - - - - | OPC (CEM) | - - - - - - |
| 用量(%) | 0.00 | 0.05 | - - - - - - | 0.05 | - - - - - - |
| 水添加(%) | 3.8 | 2.4 | -37年 | 1.8 | -53年 |
| 振动(毫米/秒) | 5.1 | 4.7 | 8 | 3.9 | -24年 |
| 生产(t /小时) | 143年 | 156年 | + 9 | 159年 | + 11 |
| 特定的能量(千瓦时/ t) | 38.0 | 34.9 | 8 | 34.2 | -10年 |
| 表面积(布莱恩)(厘米2/ g) | 4110年 | 4140年 | + 1 | 4390年 | + 7 |
| 斜率n (RRSB) | - - - - - - | 0.97 | - - - - - - | 0.93 | - - - - - - |
表2:比较在水泥性能和VRM操作参数为空白,SikaGrind - 455和SikaGrind VRM-40。
为立式辊磨艾滋病米尔斯的好处
影响分离器
- 更高的效率,再循环
影响材料的床
- 更少的罚款
影响磨削
- 增加内部摩擦
- 易于de-aeration
- 减少了振动,减少磨损
- 低水之外
影响工作效率
- 减少ΔP机
- 增加产量
- 特定的能源需求减少
对水泥的影响
- 更广泛的粒度分布
- 力量增加流动性
- 减少pre-hydration
- 快开始设置
对混凝土的影响
- 改善和易性
- 力量快速发展
引用
- Mishra上面;韦贝尔,m;穆勒、t;亨氏,h;& Flatt效力的有效作用研磨使用有机无机固体添加剂,Chimia, 2017年,71年,7/8。
- 专利我们2016/055376 A1。
- 创新在波特兰水泥制造业,PCA, 2011年,页744。
下载这篇文章
作者
马蒂亚斯•迪特里希
公司产品工程师:水泥添加剂
具体的目标市场
梅花鹿服务股份有限公司
